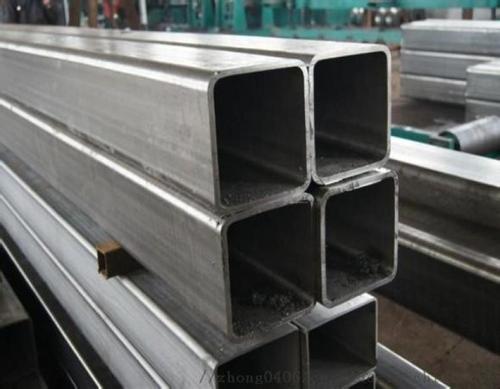

渦流檢測是方矩管無損檢測的方法之一。

　　給一個線圈通入交流電，在一定條件下通過的電流是不變的。如果把線圈靠近被測工件，像船在水中那樣，工件內會感應出渦流，受渦流影響，線圈電流會發生變化。其原理是用激磁線圈使導電構件內產生渦電流，借助探測線圈測定渦電流的變化量，從而獲得構件缺陷的有關信息。按探測線圈的形狀不同，可分為穿過式、探頭式和插入式三種。

　　渦流探傷是高頻焊接方矩管生產中很重要的的工藝之一，高頻焊接方矩管在流體輸送、建筑構件和集裝箱制造等領域有廣泛的用途。根據焊管的技術要求，焊縫不得有裂縫、裂紋、未熔合等缺陷，表面不允許有超標的劃痕、壓傷等缺陷。

　　高頻焊接方矩管的渦流檢測是把導體接近通有交流電的線圈，由線圈建立交變磁場，該交變磁場通過導體，并與之發生電磁感應作用，在導體內建立渦流。

　　導體中的渦流也會產生自己的磁場，渦流磁場的作用改變了原磁場的強弱，進而導致線圈電壓和阻抗的改變。當導體表面或近表面出現缺陷時，將影響到渦流的強度和分布，渦流的變化又引起了檢測線圈電壓和阻抗的變化，根據這一變化，就可以間接地知道導體內缺陷的存在。

　　從渦流產生的原理中可以看出焊接方矩采用渦流檢測具有以下六個優點：

　　(一)渦流檢測可實現快速和自動化檢測;

　　(二)渦流檢測還適用于異形材的檢測，只要線圈制成各種形狀就可以進行檢測;

　　(三)渦流檢測特別適用于導電材料的表面和近表面檢測;

　　(四)渦流檢測能適用于高溫金屬的檢測，因為金屬在高溫下具有導電性;

　　(五)渦流檢測只適用于導電材料，如果是非導電材料，就不能感應出旋渦形的電流，也就無法利用渦流進行檢測;

　　(六)渦流檢測不需要耦合劑。渦流檢測中所激勵的電磁場實質只是一種電磁波，具有波動性和粒子性，所以探頭(線圈)與工件之間無需耦合便可傳播，因此可進行非接觸性的檢測。這一點優于超聲波檢測。因為超聲波是機械波，只能在物質中傳播。所以超聲波檢測須在探頭和工件之間加入耦合劑。
